Comparació i selecció de sistemes CNC de frens de premsa

Amb el desenvolupament continu de la ciència i la tecnologia, el sistema de control numèric intel·ligent ha portat la màquina de flexió electrohidràulica a una nova alçada. Des del DA-52S més comú fins al sistema actualitzat DA-69T, la marca holandesa DELEM s'ha convertit en els sistemes de doblega hidràulica d'alta qualitat més utilitzats.

Entre els quals, DA-52S, DA-53T, DA-58T, DA-66T i DA-69T s'han convertit en el sistema principal de la màquina plegadora electrohidràulica de la nostra empresa a causa del seu funcionament còmode i de les seves potents funcions. Aleshores, quines són les característiques de cadascun d'aquests cinc sistemes i com triar-ne?

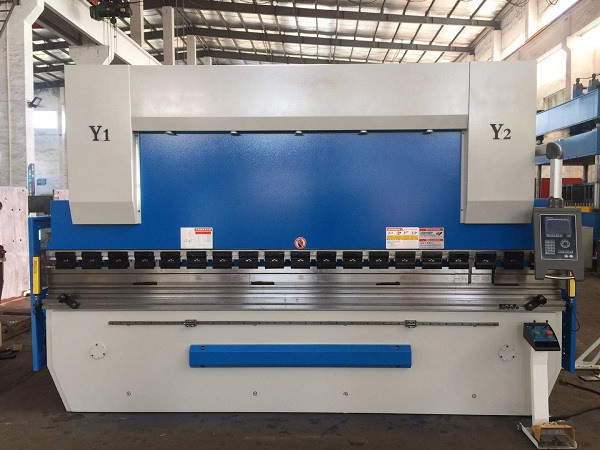

Sistema de control DA-52S

El sistema de control numèric integrat DA-52S no només pot utilitzar el control de la màquina de flexió síncrona de l'eix de torsió, sinó també el control de la màquina de flexió síncrona electrohidràulica. L'estructura de muntatge del panell basada en un control de 4 eixos es pot instal·lar directament a l'armari elèctric o en un armari suspès.

El sistema DA-52S amb una interfície d'usuari amigable i una pantalla LCD de color real TFT posseeix totes les funcions bàsiques del control de la màquina plegadora. El seu mètode únic de "tecla de drecera" proporciona una programació ràpida i concisa. La programació d'angle de l'eix Y, la funció de compensació de la deflexió del banc de treball i el control de pressió són totes configuracions estàndard. El sistema DA-52S proporciona una solució estable i fiable. La interfície USB equipada facilita enormement la còpia de seguretat ràpida de productes i motlles.

DA-52S és una transició important perquè DELEM es desenvolupi des del sistema CNC de la màquina de flexió d'eix de torsió al sistema CNC de la màquina de flexió electrohidràulica. El sistema de doblegadores de la sèrie DA-50Touch ofereix una solució multifuncional per a potents dobladores electrohidràuliques. Per descomptat, pot ser que el DA-52S no sigui prou potent en comparació amb el DA-53T posterior o fins i tot amb el DA-69T, però tenint en compte el preu, el DA-52S és molt adequat per a usuaris sense grans requisits.

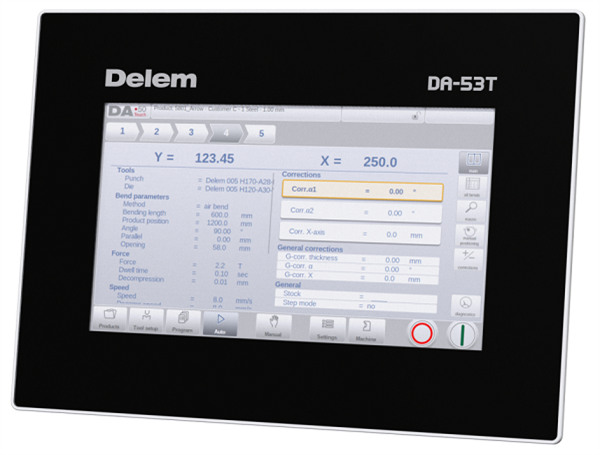

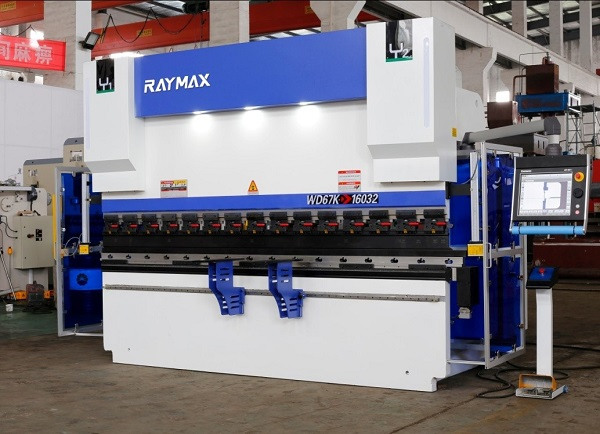

Sistema de control DA-53T

El nou DA-53T és un nou membre d'aquesta sèrie, que ofereix una solució perfecta de control tàctil per a màquines plegadores electrohidràuliques. El tipus de panell és el mètode d'instal·lació bàsic, que pot controlar fins a 4 eixos i es pot seleccionar el mètode d'instal·lació suspesa.

Està equipat amb una pantalla de cos ample en color TFT de 10,1" d'alta resolució, integrada amb una pantalla multitàctil de grau industrial, que permet un fàcil accés a la interfície d'usuari de Delem. Podeu utilitzar les tecles de drecera per canviar ràpidament entre les interfícies de programació i de processament. I el disseny general es basa en una ergonomia optimitzada per fer l'operació més còmoda i fàcil d'utilitzar.

Mitjançant el procés ràpid i còmode de "programació directament a la producció", reduint considerablement el temps d'ajust de la màquina-eina i el plegat de prova. La interfície USB facilita una còpia de seguretat/restauració ràpida de motlles i productes. Es pot utilitzar la configuració estàndard 3+1 (Y1, Y2, eix X i compensació de deflexió) i un altre eix opcional per a l'eix R o Z.

DA-53T Característiques principals

• Navegació tàctil "tecla ràpida".
• TFT en color d'alta resolució de 10,1".
• Fins a 4 eixos (Y1,Y2 + 2 eixos auxiliars)
• Control de coronació
• Biblioteca d'eines/materials/productes
• Control de servo i inversor de freqüència
• Algorismes avançats de control de l'eix Y per a vàlvules de llaç tancat i llaç obert.
• TandemLink (opció)
• Interfície de llapis de memòria USB
• Programari fora de línia Profile-T

DA-53T Dades tècniques

Estàndard
Mostra	Pantalla LCD en color
Tipus	TFT de 10,1 ", alta brillantor
Resolució	1024 x 600 píxels, color de 32 bits
Sensor tàctil	Control complet de la pantalla tàctil (PCT-touch)
Llum de fons	LED
Capacitat d'emmagatzematge	1 GB
Memòria de producte i eines	256 MB
Memòria intercanviable	Unitat de memòria flash USB
Programari fora de línia	Perfil-53TL

En comparació amb el sistema DA-52S, el DA-53T conserva els avantatges del control del sistema de compensació, còpia de seguretat i recuperació USB i 24 idiomes disponibles. Amplia la pantalla a 10,1" i fa que la pantalla sigui tàctil. Pantalla i admet l'ús de programari fora de línia, cosa que fa que sigui més còmode i fàcil d'utilitzar per als usuaris, però el preu també ha augmentat en conseqüència.

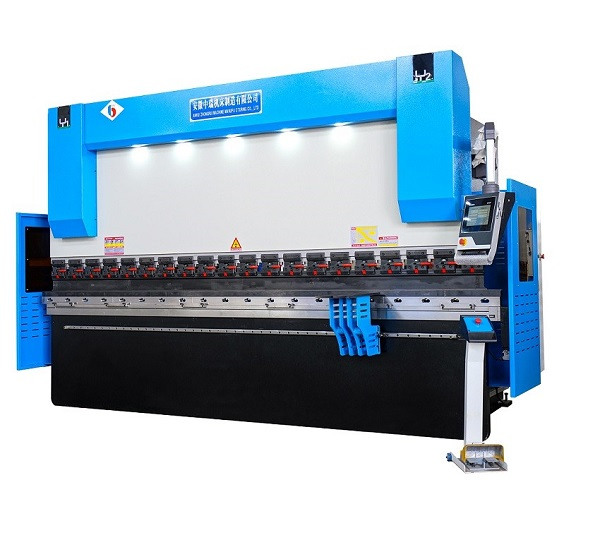

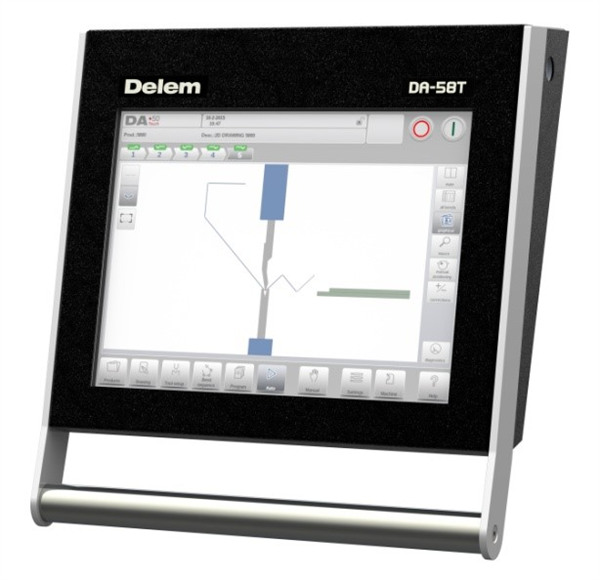

Sistema de control DA-58T

DA-58T representa el nou nivell de desenvolupament d'una solució completa de control de gràfics 2D per a màquines plegadores síncrones electrohidràuliques.

Pantalla TFT en color d'alta precisió de 15 ", tecnologia multitàctil integrada de grau industrial, pot accedir fàcilment a la interfície del programa d'aplicació d'usuari d'ELEM. Proporciona tecles de funció de navegació ràpida més directe per a la programació del producte i la configuració de la màquina, escurçant el temps de funcionament. programació ràpida i còmoda del procés de producció, el temps d'ajust de la màquina-eina i la prova de flexió es redueix al mínim.

Interfície de programació CNC independent, tots els eixos calculen automàticament la posició, la màquina-eina proporcional real i el procés de flexió de simulació de motlles. DA-58T proporciona programació 2D que inclou el càlcul automàtic i la detecció de col·lisions del procés de flexió. El model de producció de DA-58T proporciona la simulació del procés de plegat del producte per ajudar l'operador a operar en el processament. Les funcions estàndard de la màquina-eina Y1-Y2 i l'eix X, els dos segons eixos de calibre es poden utilitzar per a l'eix R o l'eix Z, i l'eix de compensació també té una configuració estàndard.

DA-58T Característiques principals

• Programació de pantalla tàctil gràfica 2D
• TFT en color d'alta resolució de 15".
• Càlcul de la seqüència de flexió
• Control de coronació
• Control de servo i inversor de freqüència
• Algorismes avançats de control de l'eix Y per a vàlvules de llaç tancat i llaç obert.
• USB, interfície perifèrica
• Programari fora de línia Profile-T

DA-58T Dades tècniques

Estàndard
Mostra	Pantalla LCD en color
Tipus	TFT de 15 ", alta brillantor
Resolució	1024 x 768 píxels, color de 32 bits
Sensor tàctil	Control complet de la pantalla tàctil (PCT-touch)
Llum de fons	LED
Capacitat d'emmagatzematge	1 GB
Memòria de producte i eines	256 MB
Memòria intercanviable	Unitat de memòria flash USB
Programari fora de línia	Perfil-58TL

En comparació amb el DA-53T, el DA-58T ha ampliat la pantalla a 15". També afegeix funcions com ara dibuix i programació de gràfics 2D. També afegeix una interfície de xarxa que es pot connectar directament a Internet i una opció universal d'ordinador, que permet flexió de la peça per ser més intel·ligent.

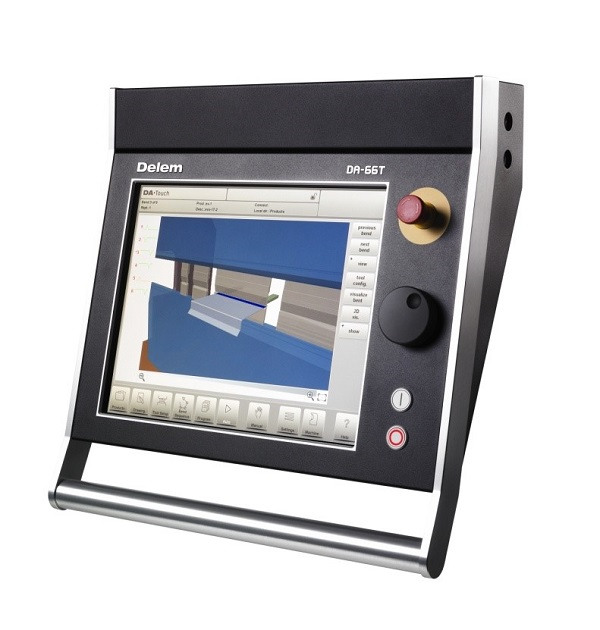

Sistema de control DA-66T

Una nova generació de sistemes de control numèric sensibles al tacte, el DA-66T, ofereix una programació, operació i control més eficients per a les màquines plegadores actuals. Combinat amb tecnologia avançada moderna, el funcionament és més còmode i la productivitat millora. La interfície del programa d'aplicació d'usuari operada per la pantalla tàctil d'infrarojos proporciona tecles de funció de navegació ràpida més directe per a la programació del producte i la configuració de la màquina-eina, reduint el temps d'operació.

DA-66T proporciona programació de productes en 2D, càlcul automàtic de procediments de flexió i funcions de detecció de col·lisions. Els motlles 3D omnidireccionals i multiestació mostren la viabilitat de les operacions de plegat de màquines-eina reals en temps real. Utilitza algorismes més eficients per optimitzar el treball de tota la màquina-eina, escurçar el cicle de funcionament, millorar l'eficiència de la màquina-eina. I al mateix temps, és més convenient ajustar i controlar la màquina-eina. A la part superior de la pantalla hi ha el panell OEM per a les funcions de la màquina de fàbrica OEM i els interruptors d'aplicació. Els panells OEM es poden dissenyar individualment segons sigui necessari.

Avantatges del DA-66T

Els controls DA-Touch de nova generació ofereixen un grau d'eficiència encara més elevat en la programació, l'operació i el control de les presses plegadores de xapa CNC actuals. La facilitat d'ús combinada amb la tecnologia d'última generació va de la mà, millorant la productivitat.

La pantalla tàctil dóna accés a la provada interfície d'usuari de Delem i permet la navegació directa entre la programació i la producció. Les funcions es troben directament on les necessiteu, oferint una ergonomia optimitzada en tota l'aplicació.

El DA-66T ofereix programació 2D que inclou el càlcul automàtic de la seqüència de flexió i la detecció de col·lisions. Configuració completa de la màquina en 3D amb múltiples estacions d'eines que donen comentaris reals sobre la viabilitat i la manipulació del producte.

Els algorismes de control altament efectius optimitzen el cicle de la màquina i minimitzen el temps de configuració. Això fa que l'ús dels frens de premsa sigui més fàcil, més eficient i més versàtil que mai.

DA-66T Dades tècniques

Estàndard
Mostra	Pantalla LCD en color
Tipus	TFT de 17 ", alta brillantor
Resolució	1280 x 1024 píxels, color de 16 bits
Sensor tàctil	Control complet de la pantalla tàctil (IR-touch)
Llum de fons	LED
Capacitat de memòria	1 GB
Memòria de producte i eines	256 MB
Característiques	Acceleració de gràfics 3D
Treball en xarxa	Xarxa estàndard de Windows®
Sistema de seguretat	Interruptor d'emergència
Funcions de la màquina OEM	Panell OEM integrat
Memòria intercanviable	Unitat de memòria flash USB
Programari fora de línia	Perfil-TL

Cada sistema de controlador DELEM té les seves pròpies característiques i avantatges. La dobladora de xapes CNC de RAYMAX ha equipat diferents sistemes de control CNC que poden satisfer les vostres diverses necessitats. Contacta amb nosaltres per saber-ne més!
