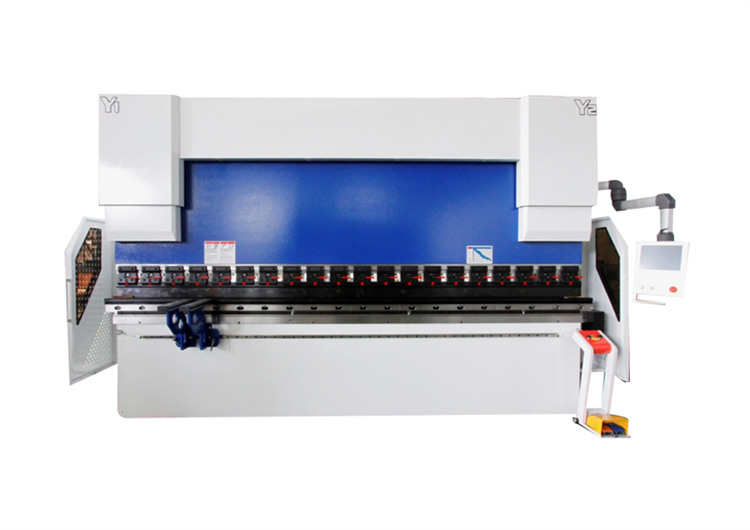

Premeu Fre amb CT12

Màquina frenadora hidràulica

La característica principal

● Tota la màquina està en una estructura soldada de xapa, tot el marc soldat, amb l'estrès intern eliminat per la tecnologia d'envelliment de vibracions, alta resistència i bona rigidesa de la màquina

● S'aplica un doble cilindre d'oli hidràulic per a la transmissió superior, proveït d'un límit mecànic i una barra de torsió sincrònica, típic d'un funcionament estable i fiable, així com d'alta precisió.

● S'adopten el control elèctric i el mode d'ajustament manual per a la distància del tap posterior i la carrera del bloc de lliscament, i estan equipats amb un dispositiu de visualització digital, fàcil i ràpid d'utilitzar

● Dispositiu d'ajust de la carrera lliscant i dispositiu de calibre posterior: ajust ràpid elèctric, microajust manual, pantalla digital, fàcil i ràpid d'utilitzar

● Amb una pluma giratòria de 180 graus, és fàcil d'utilitzar i depurar, i s'instal·la per adaptar-se a l'alçada del cos humà.

● Ús del sistema CNC CT8, funcionament de la pantalla tàctil, directe i eficient.

● Amb la funció de programació d'angles, també es pot utilitzar l'experiència de base zero.

● Equipat amb una subjecció ràpida del motlle per canviar ràpidament el motlle.

● Precisió de control de vàlvula proporcional síncrona electrohidràulica, la precisió de flexió és més alta.

● Estructura de material posterior de doble eix, material d'acer de canal d'alta resistència, espai lliure zero d'alta precisió.

● Adopteu la marca nacional de cilindres d'oli de primera classe i utilitzeu conjunts de vàlvules hidràuliques alemanys importats, la qualitat està garantida.

● Mitjançant el mecanisme de compensació de la deflexió hidràulica, el sistema compensa i corregeix automàticament l'angle de flexió.

● La velocitat del control lliscant és de fins a 200 mm/s, la mecànica està perfectament depurada i el soroll és baix.

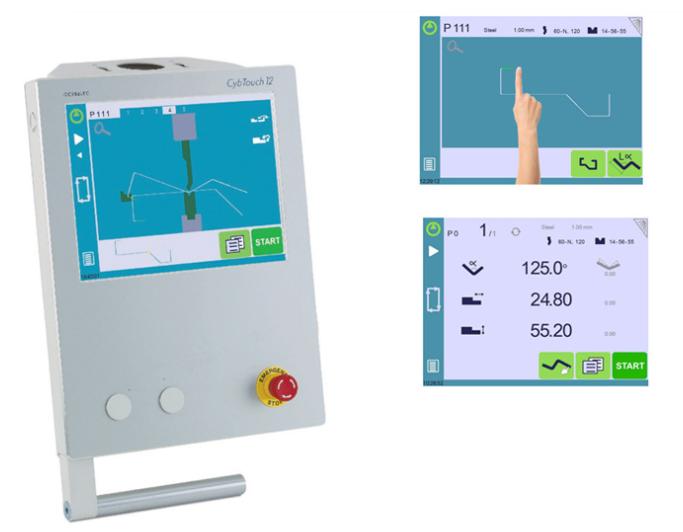

Controlador CNC CybTouch 12 de Suïssa

Com a part de la gamma CybTouch, té una pantalla tàctil de color intuïtiva i viu i una alta integració de funcions.

Gràcies a la seva interfície de programari tàctil interactiva amb tecles grans, ajuda en línia i moltes altres funcions automàtiques que guien constantment l'operador, CybTouch 12 és tan senzill com un control posicionat.

CybTouch 12 ve amb una carcassa robusta, moderna i aerodinàmica especialment dissenyada per muntar-se en un braç

● S'estableixen 3 materials normals per defecte al sistema: acer, acer inoxidable, alumini. Els usuaris poden afegir nous materials per ells mateixos

● programació numèrica

● Funció de còpia de seguretat interna: estalvi de producció i paràmetres

● La comunicació de dades de radiofreqüència sense fil d'enllaç RF permet operacions de còpia de seguretat i restauració

● Ajuda en línia i finestres emergents d'avís interactives

● Correcció d'angle i calibre posterior.

Fàcil d'operar

Interfície intuïtiva fàcil d'utilitzar.

Pàgines senzilles, pantalla clara, tecles grans.

Pantalla tàctil totalment gran, viva i d'alt contrast.

Programació completa per a una producció en massa eficient amb múltiples corbes.

Corbes senzilles senzilles amb la pàgina Easy Bend.

Ajuda en línia i finestres emergents d'avís interactives.

Còmoda còpia de seguretat de dades sense fil i actualització de programari mitjançant un PC o un ordinador portàtil.

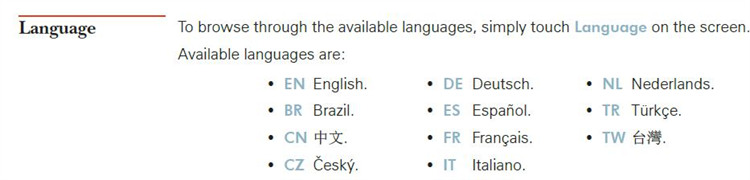

Gran varietat d'idiomes disponibles

Millor flexió

Diversos càlculs automàtics de funcions de flexió.

Es poden memoritzar seqüències i programes de flexió.

Gestió d'angle, pressió i coronament.

Fàcil moviment manual.

Programari 2D fora de línia disponible

Potent

Controla 4+1 eixos

Creació de perfils gràfics 2D amb seqüenciació manual (opció).

Càlcul de marge de flexió.

Càlcul de pressió – coronació.

Eines modulars per a cada peça o corba.

Correcció d'angle i calibre posterior.

Telemanteniment mitjançant connexió sense fil amb PC o portàtil.

Port USB per a memòria per transferència/còpia de seguretat de dades.

CybTouchTools

Tots els CybTouch inclouen CybTouchTools, que permeten transferir dades sense fil entre un PC i CybTouch (requereix una clau USB RFLink opcional). S'utilitza per fer còpies de seguretat/restaurar paràmetres, eines i peces de la màquina, així com per actualitzar el microprogramari

El detall

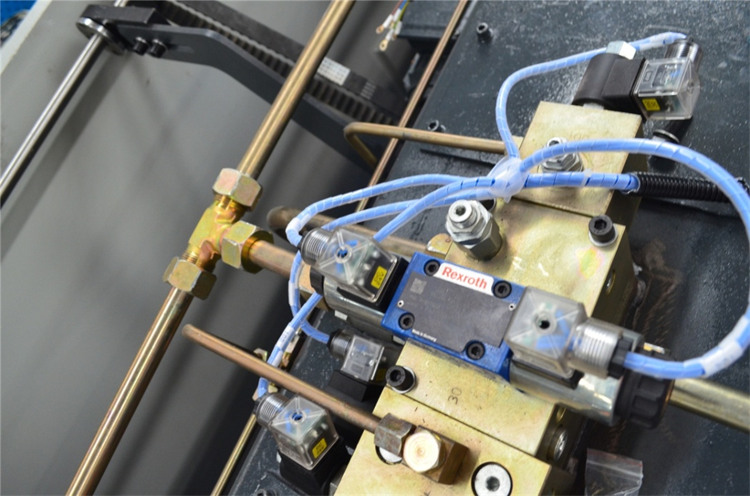

1. Sistema hidràulic Rexroth amb protecció de seguretat per sobrecàrrega

2. Visualització hidràulica clara i intuïtiva del nivell d'oli

3. La màquina pot treballar contínuament sota càrrega nominal

4. El sistema hidràulic va reduir les connexions de canonades, les fuites d'oli i va augmentar l'estabilitat i l'embelliment general

5. Llum LED, és més fàcil i segur quan l'entorn és fosc per a l'operador

6. El braç davanter de doble estructura té una major rigidesa, una capacitat de càrrega superior.

Es pot ajustar cap amunt i cap avall o moure's al llarg del banc de treball d'un costat a l'altre

7. Pedal doble amb botó d'emergència

8. Dispositiu de calibre posterior d'alta precisió, cargol de bola Taiwan HIWIN i guia lineal. Backgauge adopta una estructura d'instal·lació de carcassa horitzontal d'alta fiabilitat i carrils de guia lineal doble d'una sola carcassa amb una unitat d'eix X d'alta precisió.

9. La bona resistència a l'abrasió i la llarga vida útil mantenen la comoditat i milloren la precisió del calibre posterior.

El calibre posterior, està fabricat amb material d'aliatge d'alumini d'alta resistència, accionat per servomotors i utilitza barres de boles i guies lineals, amb una bona precisió de posicionament.

10. Disseny de sobre complet sense manteniment

11. Stop Finger

Dit de control numèric precís, doble feix de guia lineal, per garantir l'estabilitat del dit. Ajust fi amb alta precisió

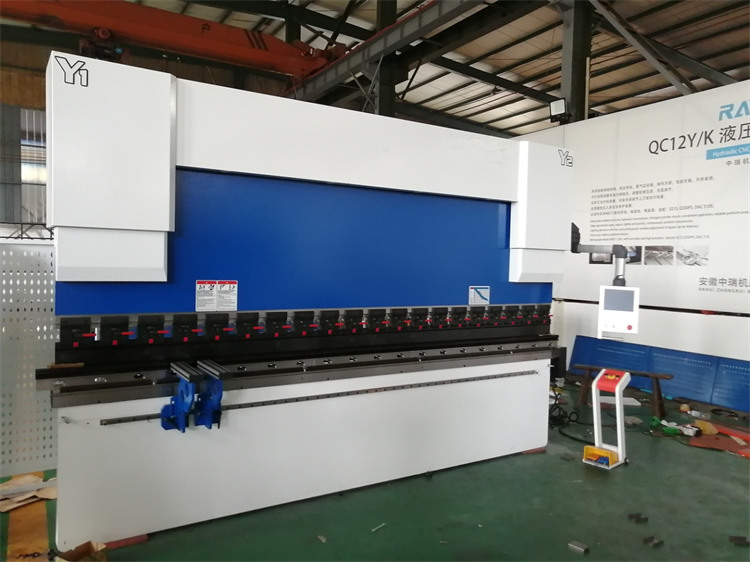

Y1 ---- Eix de control de llaç tancat síncron electrohidràulic del cilindre esquerre.

Y2--- Eix de control de llaç tancat síncron electrohidràulic del cilindre dret

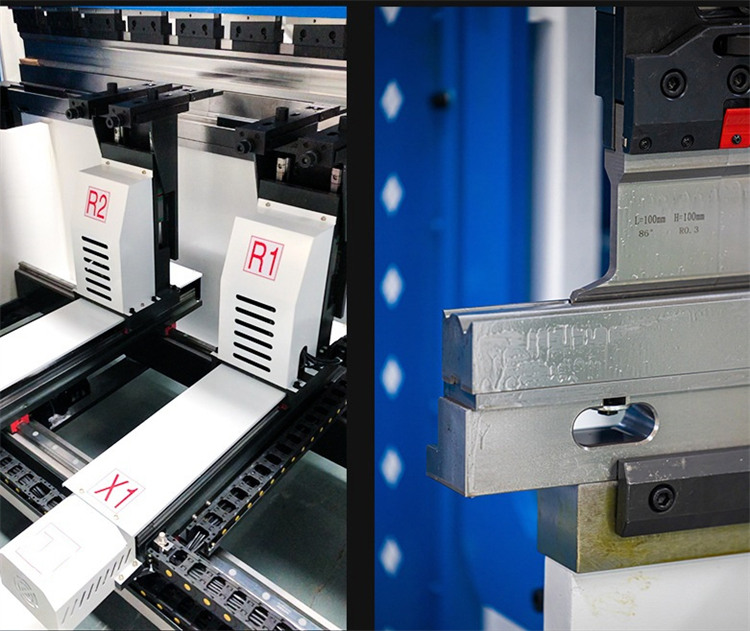

X1, X2 Eix mòbil del calibre posterior (darrera i posterior)

R1,R2 Eix mòbil del calibre posterior (amunt i avall).

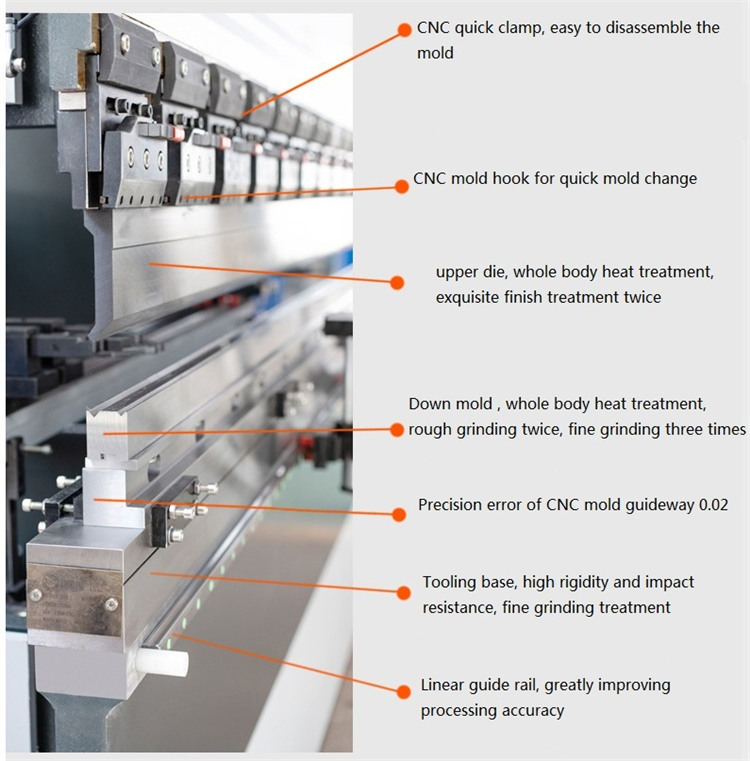

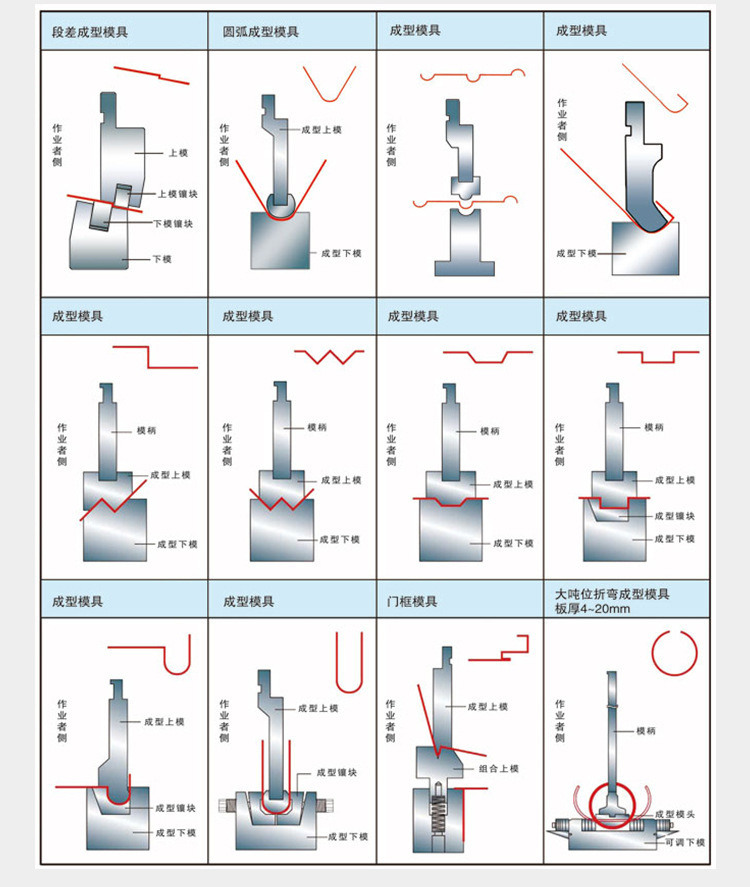

Eina de la premsa plegada

Procés de producció del punxó:

Avall → Forja → Tremp → Acabat → Trempat → Recuit → Condicionament → Mòlta gruixuda → Acabat → Inspecció → Embalatge → Fàbrica

nom del producte	Motlle de fre de premsa
Material	42CrMo=SCM440=42CrMo4=4140
Model	3200 mm de llargada
Duresa	HRC 47+/-2
Seccionat	Depèn del requisit de l'usuari
Tolerància superficial	0,02 mm
Certificació	ISO9001:2008
Marca	RAYMAX
Usat	Màquines de plegat de xapa / Premsa plegada
