Màquines curvadores de perfils d'acer electrohidràuliques CNC DA53T

Característica

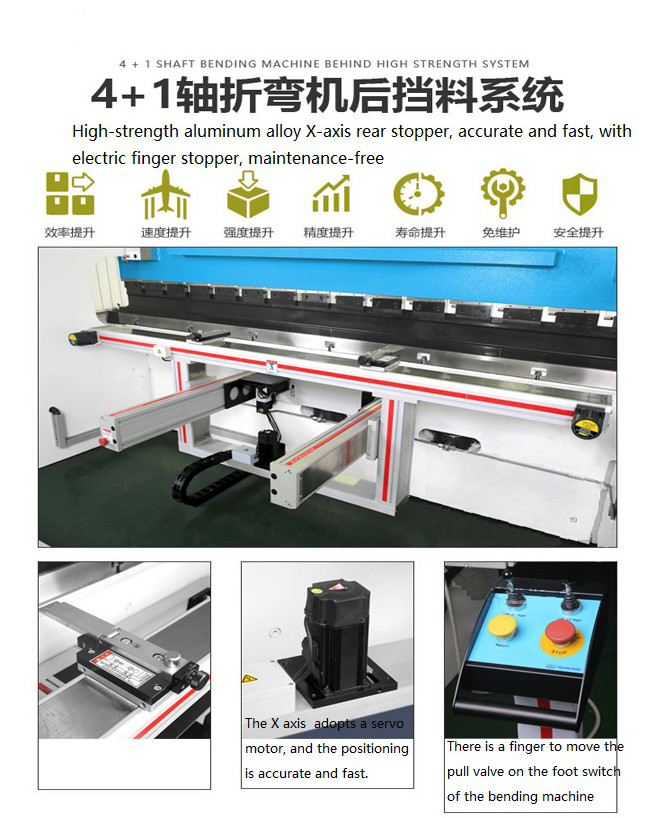

1. El cos de la màquina adopta una estructura soldada integrada. Les parts principals de la màquina van ser analitzades pel programari d'anàlisi d'elements finits ANSYS, que garanteix la fiabilitat de la màquina i la precisió de tota la màquina; El backgauge és accionat per un servomotor digital de CA, mogut amb cargol de boles, guiat per una guia lineal.

2. Els cilindres d'oli principals instal·lats a ambdós costats adopten un mode de control de llaç tancat que es compon d'una vàlvula servo electrohidràulica d'Alemanya i una regla de reixeta importada, trencant el mode de control de la carrera de les màquines de flexió mecàniques tradicionals, garantint l'alta precisió del lliscament. posició, el funcionament precís i estable, l'alta precisió de flexió i alta precisió del posicionament repetit del control lliscant;

3. Tots els components funcionals del calibre posterior s'importen, garantint la precisió d'aturada. La màquina de doblegar fre de premsa hidràulica cnc també pot adoptar un bloqueig de diversos eixos més funcional segons els requisits dels clients;

4. El sistema hidràulic adopta un sistema de control integrat importat d'Alemanya, que disminueix la instal·lació de canonades i també garanteix l'estabilitat de treball de la màquina! i concisió i bellesa en aparença;

5. Les plaques en forma de C s'instal·len als dos costats del cos de la màquina i la regla de reixeta d'alta precisió s'instal·la a la placa en forma de C. Així, per evitar les influències en la precisió de flexió derivades de la distorsió del cos de la màquina durant el procés de flexió;

6. El banc de treball inferior està equipat amb un mecanisme hidràulic de compensació de deflexió automàtica, que garanteix una compensació efectiva sense zona cega i una alta precisió de flexió, de manera que es garanteix una llarga estabilitat.

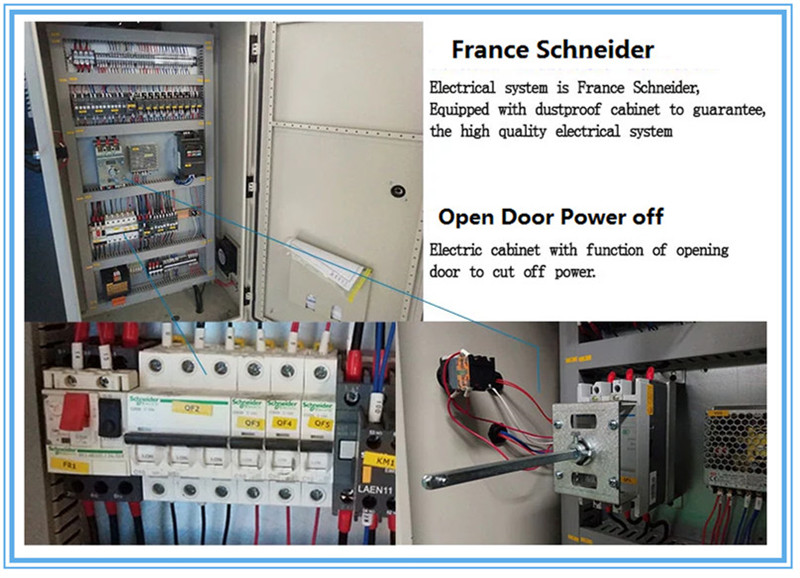

7. La tanca segura i l'enclavament elèctric s'han dissenyat per a la màquina per garantir la seguretat del funcionament

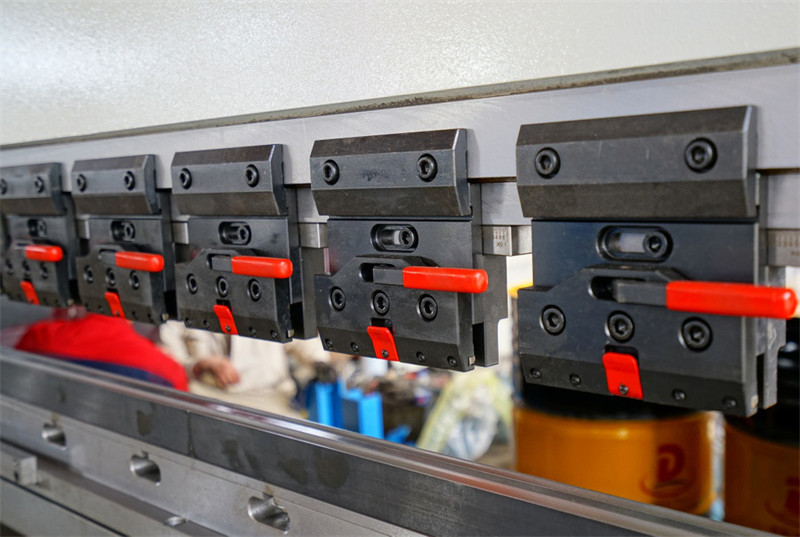

Pinça ràpida

1. El motlle es pot instal·lar i treure a l'esquerra i a la dreta quan estireu el mànec vermell
2. El motlle es pot instal·lar amunt i avall quan prem el botó
3. escala amb més precisió

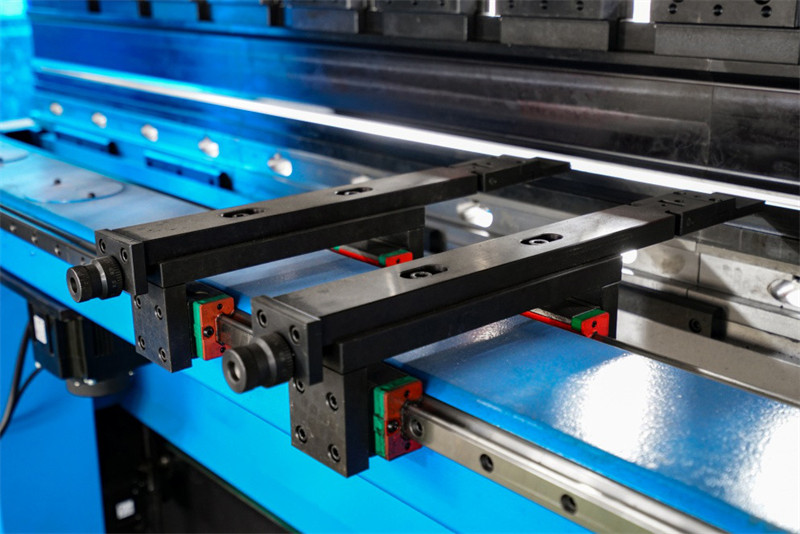

Estructura nova i única de guia lineal doble per garantir una excel·lent precisió de posicionament

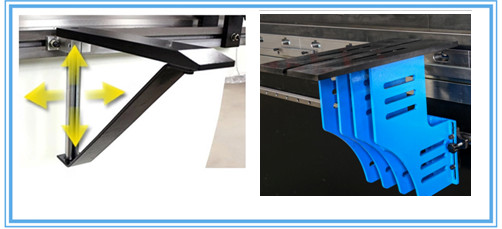

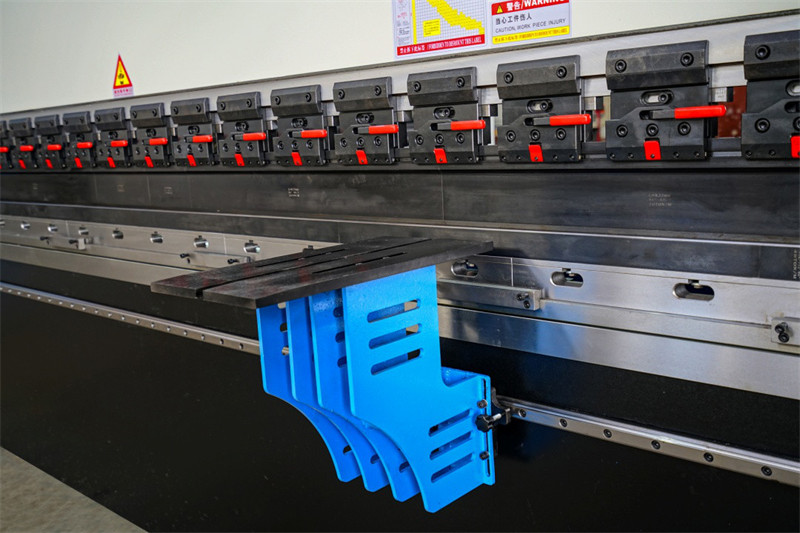

El braç frontal de doble estructura té una rigidesa més alta, una capacitat de càrrega superior. Es pot ajustar cap amunt i cap avall o moure's al llarg del banc de treball d'un costat a un altre i millorar l'eficiència del treball.

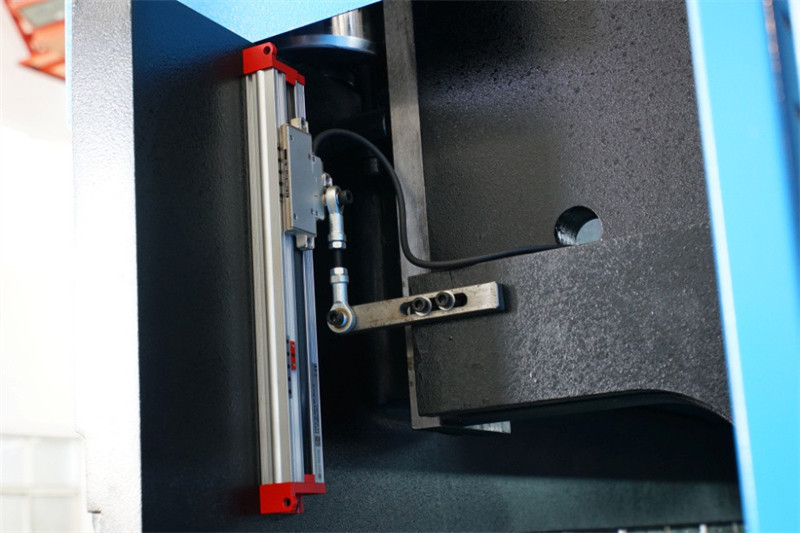

1. Regle de reixeta d'alta precisió i vàlvula proporcional d'entrada del cilindre àngel de control de coincidència.

2. Mesurar el pas 5 um connexió de la barra de connexió

3. Grans toleràncies de muntatge

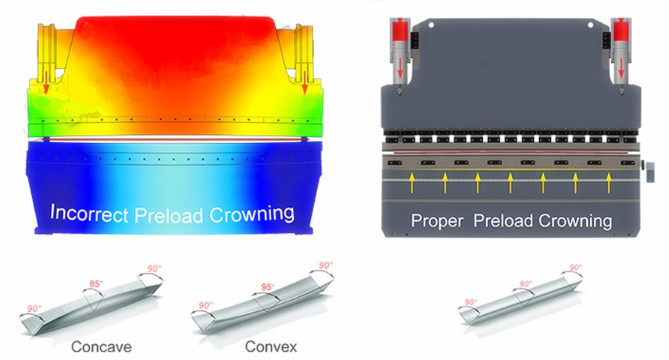

El coronament

La taula inferior està equipada amb un mecanisme de compensació de deflexió automàtica, i la quantitat de compensació es fixa automàticament pel sistema de control numèric per garantir la precisió de flexió uniforme de la peça.

El banc de treball adopta un disseny únic, que redueix eficaçment la deflexió de la matriu inferior.

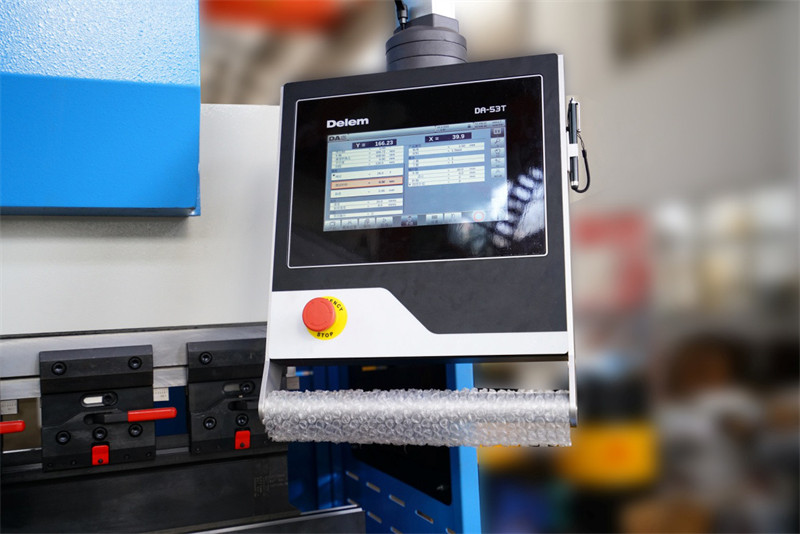

DA53T

Toqueu, facilitant-ho

El nou compacte DA-53T afegeix una solució completa de control tàctil d'última generació per a la premsa plegadora sincronitzada. Ofereix la programació CNC més senzilla basada en la interfície d'usuari de la pantalla tàctil gràfica Delem.
Aquest control basat en panell, estàndard capaç de controlar fins a 4 eixos, es pot integrar en armaris i utilitzar-se en una carcassa de braç penjant opcional.

La seva pantalla ampla de 10,1" TFT en color d'alta resolució, amb tecnologia multi-touch de grau industrial, dóna accés a la provada interfície d'usuari de Delem. Permet la navegació tàctil directa entre la programació del producte i la producció real. Les funcions es troben on calgui, oferint una ergonomia optimitzada en tota l'aplicació.

L'ajust de la màquina i els corbes de prova es redueixen al mínim amb una seqüència de treball ràpida i senzilla del programa a la producció.

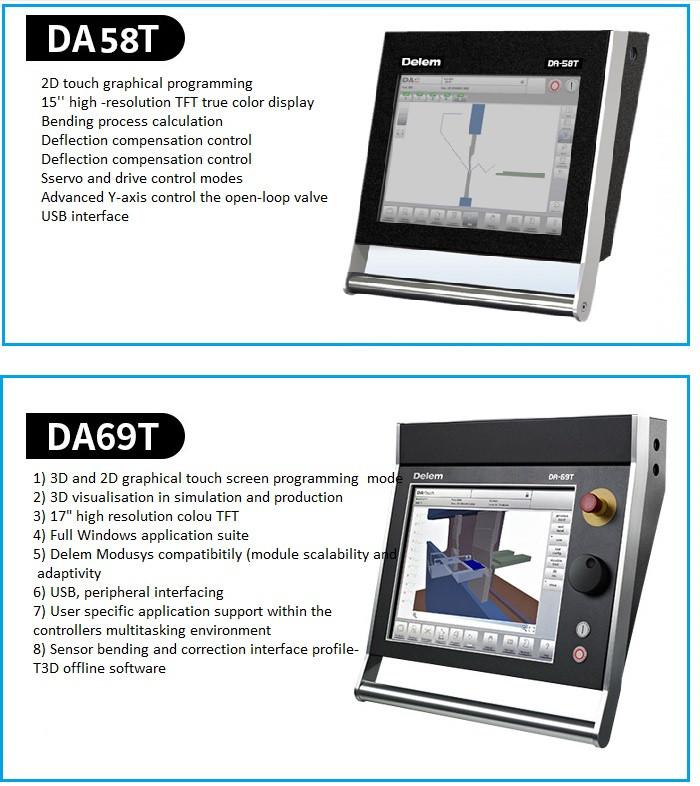

Opcional
