Màquina plegadora de frens de premsa hidràulica DA58T

Controlador de bomba de servei electrohidràulic de la sèrie CNC La màquina de fre de premsa CNC és d'un servomotor principal que acciona la bomba de 2 vies per controlar el cilindre d'oli dual està equipat amb un dispositiu de compensació de coronament mecànic (hidràulic) sincrònicament
El fre de premsa ofereix un estalvi d'energia en un 50%, l'estalvi de volum d'oli en un 70% amb la màquina de cocció de premsa hidràulica tradicional.

El marc de la màquina de soldadura d'acer té un tractament de recuit amb una precisió constant Netherlandish DELEM DA52&DA58.

La característica principal

● Estructura global soldada i processada

● Els cilindres duals síncrons controlats per servoval electrohidràulic, garanteixen la màxima precisió de control, precisió de flexió i precisió de reposicionament també assoleixen el nivell més alt.

● El mecanisme de calibre posterior pot controlar diversos eixos de calibre posterior

● El mecanisme de compensació hidràulica ajuda a evitar que el control lliscant deformat afecti la qualitat de la peça de treball, i el mecanisme de compensació s'ajusta automàticament pel controlador CNC, que és convenient i precisa.

● Màquines de la sèrie WF67K redissenyades en funció de les preferències dels usuaris per convertir-se en una màquina única amb les seves característiques electròniques i mecàniques individuals.

● La sèrie WF67K es troba entre les màquines més valorades que us ajudaran a augmentar la vostra productivitat i mantenir els costos al mínim nivell amb el seu controlador CNC fàcil d'utilitzar i un manteniment hidràulic de baix cost.

● El nou WF67K és exactament el que necessiteu per a la vostra producció, on són primordials les corbes complicades, sensibles, simples o múltiples a alta velocitat.

● S'aconsegueix un plegat repetitiu i d'alta qualitat mitjançant l'ús de cilindres i vàlvules sincronitzats.

● Utilització automàtica de tots els eixos a la posada en marxa.

● La biga superior rígida funciona amb coixinets de 8 punts amb una precisió de flexió de 0,01 mm.

● Les marques d'eines superior i inferior conegudes són endurides de llarga durada i proporcionen un plegat precís.

● Les màquines plegadores de la premsa plegada estan dissenyades mitjançant la programació 3D de SOLID WORKS i es fabriquen amb acer de qualitat ST44-1 millorada utilitzant l'última tecnologia.

Equipament estàndard

Normes de seguretat (2006/42/EC):
1. EN 12622:2009 + A1: 2013
2. EN ISO 12100: 2010
3. EN 60204-1: 2006+A1: 2009
4. Protecció del dit frontal (cortina de llum de seguretat)
5. Interruptor de peu Kacon de Corea del Sud (nivell 4 de seguretat)
6. Tanca de seguretat metàl·lica posterior amb estàndard CE

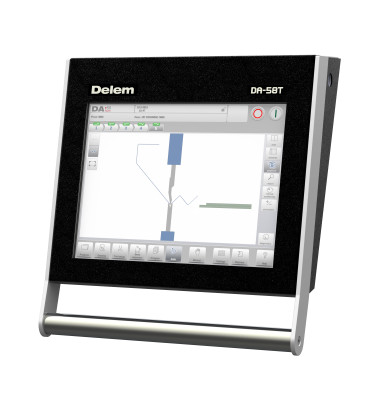

Controlador CNC DA58T

Els controls DA-Touch de nova generació ofereixen un grau d'eficiència encara més elevat en la programació, operació i control de les premses plegadores de xapa actuals. La facilitat d'ús combinada amb la tecnologia d'última generació van de la mà, millorant la productivitat.

Controlador Delem DA58T:

1. Pantalla LCD a color de 15". (TFT) i control tàctil de pantalla completa.
2. Programació gràfica 2D mitjançant control de pantalla tàctil i visualització de gràfics de producte en 3D.
3. Càlcul automàtic i detecció de col·lisions del procés de flexió.
4. Càlcul automàtic de seqüències.
5. Detecció automàtica de col·lisions i càlcul de pressió.
6. Teclat USB, ratolí i unitat de memòria flash.
7. Propietats del material programable.
8. Ajust automàtic del coronament
9. Càlcul.
10. Diverses funcions de programació informàtica.
11. Mm/polzada opcional.
12. taula de programació d'una pàgina.

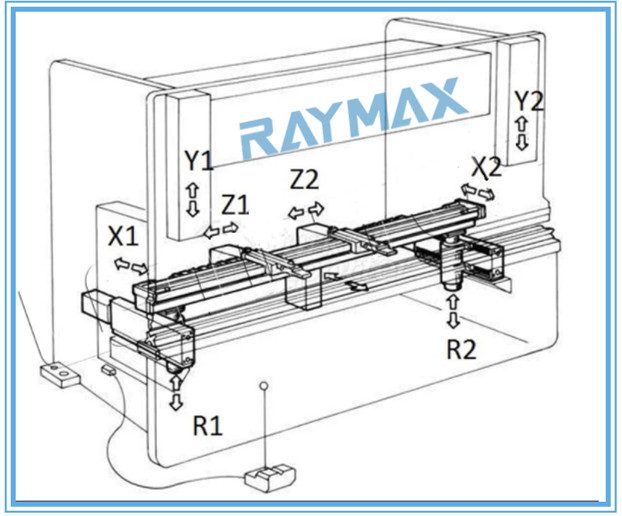

Calibre posterior CNC

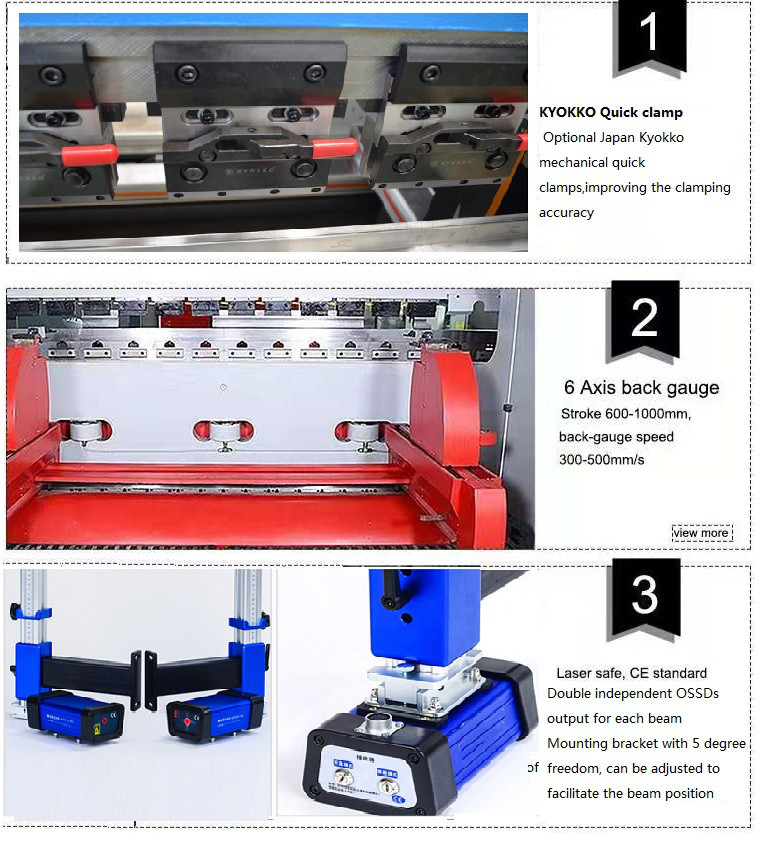

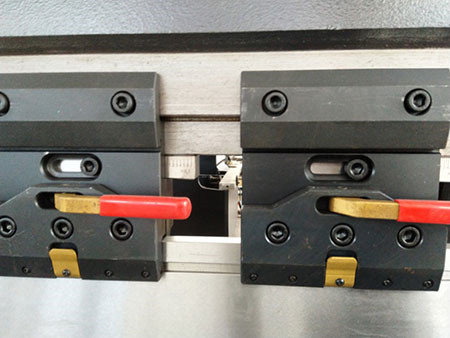

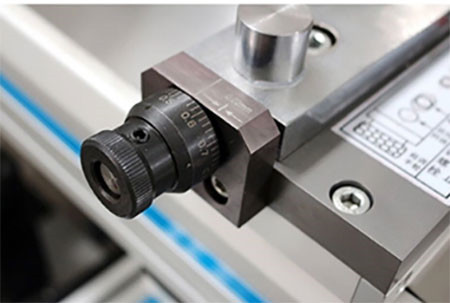

Pinça ràpida

1. El motlle es pot instal·lar i treure a l'esquerra i a la dreta quan estireu el mànec vermell
2. El motlle es pot instal·lar amunt i avall quan prem el botó
3. Escala amb més precisió

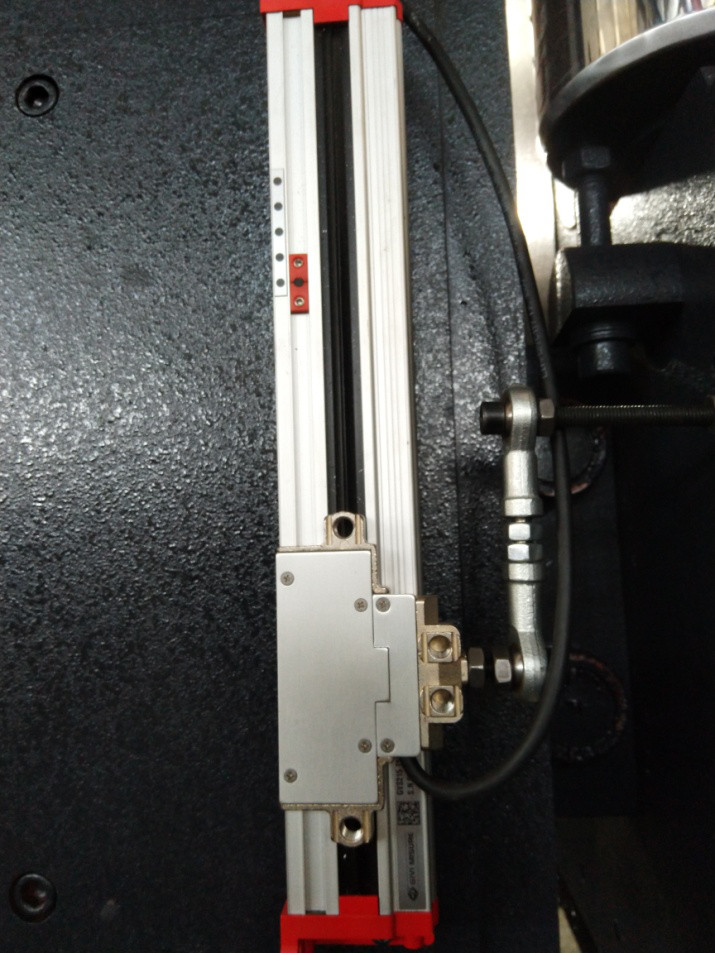

Regla de reixa

La regla de reixeta d'alta precisió i la vàlvula proporcional d'entrada del cilindre coincideixen amb l'angle de control

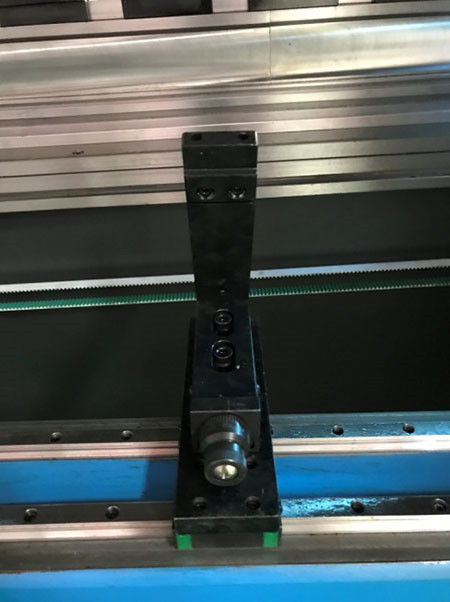

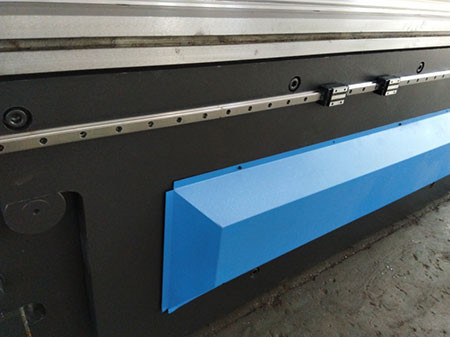

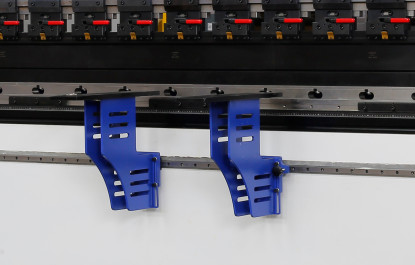

Braç davanter de doble estructura amb guia lineal

és una rigidesa més alta, una capacitat de càrrega superior. Es pot ajustar cap amunt i cap avall o moure's al llarg del banc de treball d'un costat a l'altre

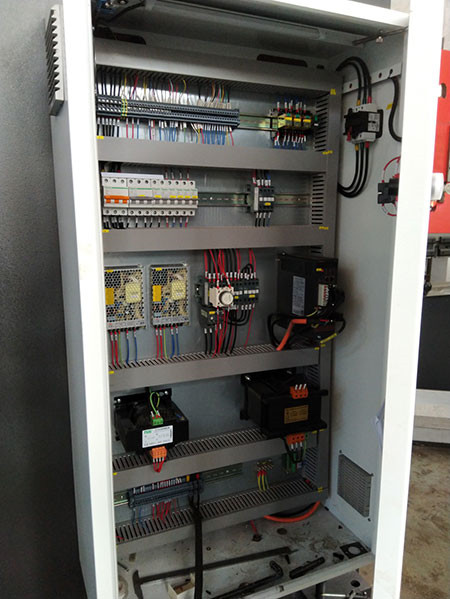

Components Schneider Electric

S'ajusta als estàndards internacionals, és segur i fiable, té una llarga vida útil i té una forta capacitat anti-interferències. L'armari elèctric està equipat amb un dispositiu de refrigeració.

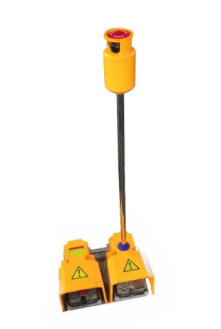

Interruptor de pedal Kacon

Interruptor de pedal Kacon de Corea del Sud, millorant la vida útil i la sensibilitat operativa.
Pot aturar la màquina en qualsevol moment amb el botó d'emergència.

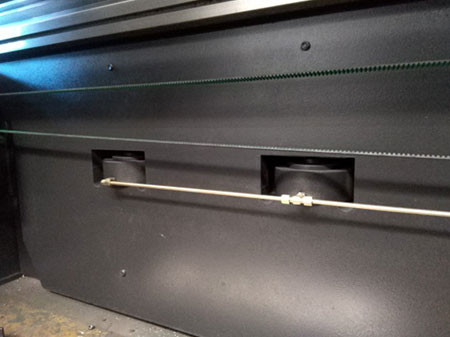

Mecanisme de compensació hidràulica

Principi de funcionament: el procés de flexió, el control lliscant i el banc de treball van produir una certa deformació a causa de l'estrès, la màquina de fre de premsa hidràulica CNC adopta un banc de treball i un sistema de cilindre de compensació per a la deformació del control lliscant, fan la quantitat de compensació corresponent, augmenta la precisió de la màquina de flexió.

Això s'aconsegueix precarregant la màquina, per compensar qualsevol possible deflexió sota càrrega o compensar el desgast de l'eina, de manera que les superfícies de contacte sota càrrega siguin paral·leles entre si.

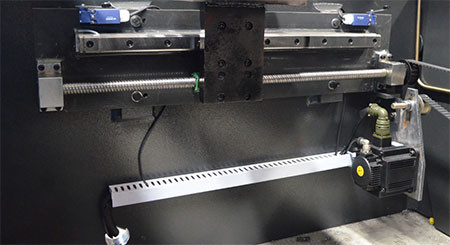

Conjunt de calibre posterior del servo i guia de revestiment, cargol de boles

Amb servomotors eficients, cargol de bola alta, guia lineal, precisió i velocitat de funcionament.
Poden reduir el parell de conducció, millorar l'eficiència de la transmissió, garantir la precisió de posicionament.
